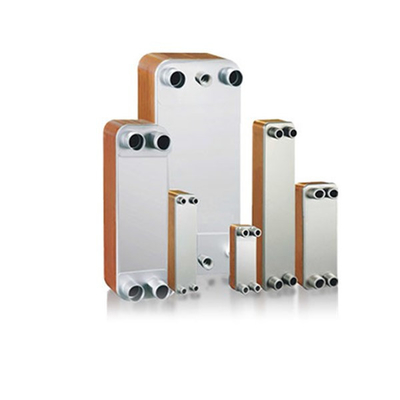

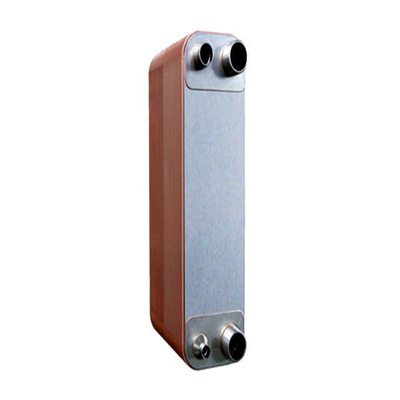

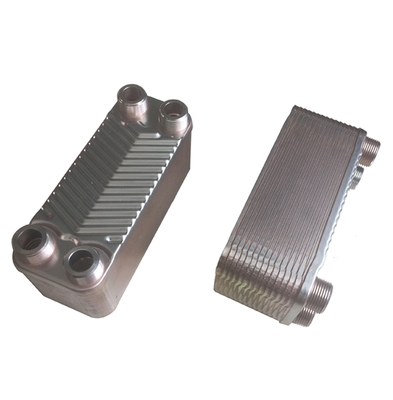

Échangeur de chaleur de plaque brasée en cuivre ECOICE est composé de nombreuses plaques d'acier inoxydable et de couvercles avant et arrière, il est séparé de tôle de cuivre (ou de nickel) de haute pureté et brasé dans un four à haute température.Afin d'obtenir le meilleur effet de transfert de chaleur, Toutes les plaques ondulées seront combinées avec une plaque de transfert de chaleur à vitesse avec niveau élevé, moyen et bas selon les exigences des clients.Il a une structure compacte sans joints et cadre extérieur pour fonctionner dans des conditions de haute température et haute pression.
Modèle B3-060
Hauteur x largeur 526x119 mm
Distance entre les trous 470x63 mm
Pression de conception 3,0 MPA 4,5 MPA
La pression d'essai est de 4,5 MPA à 6,75 MPA.
Connexion à filetage maximale 1-5/8"
Connexion soudée maximale 1-1/2 "
Matériau de la plaque AISI 316L 304
Poids (kg) 2,4 + 0,18 n
Nombre maximal de plaques 150
Chaîne H L M
Surface d'échange thermique ((m2) (n-2) × 0.06
La valve latérale est de 0,111 × N/2 0,111 × (n-2) /2.
Température de conception -196--+200 degrés
Application du produit
séchoir à air
Pompes à chaleur
Chiller à absorption
Chauffageplancher rayonnant,
La neige fond,
Chaudière et échangeur de chaleur solaire à eau
Récupération de chaleur et refroidisseur d'huile: refroidissement hydraulique par huile, refroidissement par huile moteur et chauffage par huile de combustion.
Chauffage à la vapeur
Échangeur de chaleur à plaques plates
Réfrigérateur à herbe de bière
Pasteurisation du lait
Refroidisseur d'huile pour éoliennes
Refroidisseur d'huile marine
Si vous êtes intéressés, contactez-nous à tout moment.
